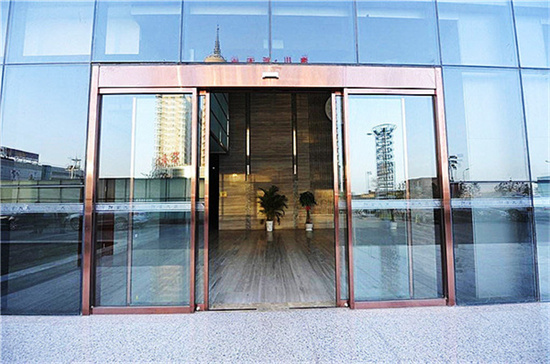

电动玻璃平移感应门的有关问题

1.电动玻璃平移感应门的供电系统

建筑物内所有消防、防灾用电设备应独立形成防灾供电系统。因此，玻璃平移感应门的控制系统供电系统是否可靠，同样发挥着重要作用。玻璃平移感应门的供电应在低压配电室的消防设备母线段上设置独立的控制开关。由于每层的玻璃平移感应门的数量不多，在配电竖井内设置的专用线路不必采用放射式，而用树干式供电即可满足要求。为避免当某一层的某台卷帘门电源线发生短路等故障而影响其它卷帘门的控制，可在每一层竖井内设置专用配电箱，作为供电线路的最末一级保护及分支的断开点。

2.电动玻璃平移感应门的控制

在高层民用建筑和多层的一、二类大、中型公共建筑中，电动玻璃平移感应门的控制一般应同时满足三种方式：一是自动控制；二是手动就地控制；三是消防控制室远距离控制。在《民用建筑电气设计规范》中对此作了明确的规定。

2．1自动控制方式

自动控制的信号源来自玻璃平移感应门一侧或二侧顶棚上设置的感烟和感温火灾探测器，将采集到的信号送至联动控制盒，联动控制盒输出执行信号至玻璃平移感应门控制箱，控制玻璃平移感应门升降。

设在高层写字楼、住宅楼电梯前室的玻璃平移感应门，其走道一侧火灾发生的可能性较前室和楼梯间要大得多。因此，可以考虑在玻璃平移感应门的走道侧安装一对感烟、感温火灾探测器，而在电梯前室内侧只安装一只感烟探测器。卷帘门内外两只感烟探测器为“或门”关系，任意一只接受到烟雾时都会使卷帘门下降距地1.8m。如果电梯前室和疏散楼梯之间的防火门也为卷帘门时，在前室内也应安装一对感烟、感温火灾探测器，控制楼梯口卷帘门升降，而楼梯间就不必层层设探测器了。

当某一防火分区直线段需多台卷帘门分隔时，最好将三台以下作为一个部位对探测器进行编码，任何一对探测器接受到信号后，三档门同时下降。此时，只需一只联动控制盒控制其中一台卷帘门，而将其余几台卷帘门控制箱内的自动控制线，并联于联动控制盒直接控制的卷帘门控制箱内。如果同时启动的卷帘门超过三台，起动电流较大，中间继电器及主电源控制开关、导线都要相应加大，是很不经济的。同时，一组带的设备太多，故障点也多，难以及时排除。在某一防火分区直线段的一条防线上，分组下降是不会影响防火功能的。因为，烟雾的扩散速度很快，在第一组卷帘门下降后，如果火势未能控制住，烟雾会继续扩散到第二组卷帘门上空，使第二组感烟探测器动作，第二组卷帘门下降。卷帘门第二步下降到底的控制信号由相应部位的感温探测器控制。

消防联动系统的设计应注意控制电压的选择。卷帘门联动控制盒属自动报警系列产品中的信号输出设备，按规定其工作电压为直流24 V，生产厂家为保证设备的可靠性和安全性，允许交流36 V以上电压引入。因此，玻璃平移感应门一般都有两种控制电压供设计选用，即直流24V，或交流220V。卷帘门控制电压采用直流24 V可直接联动自动报警系统，但在使用中也存一些问题，卷帘门控制回路中有交流接触器辅助触点、限位开关接点、手动控制按钮触点等，如果某一触点氧化严重，形成具有一定耐压的绝缘层，就可能使回路控制失灵。卷帘门采用交流220V电压作为控制电压，控制回路的可靠性较直流24V要高，但又存在各种信号电压的转换问题，在卷帘门控制箱内加设直流24 V继电器，将自动和远动信号引入。此时，需要自动报警设备和卷帘门生产厂协调，按设计要求配备元器件。

2．2就地手动控制方式

就地手动控制盒一般安装在玻璃平移感应门两侧的墙或柱子上，安装高度为1.2 m～1.4m。

按规范要求，防火门手动控制按钮应有防误操作措施，而生产厂家的防误操作作手段就是在手动控制盒上加锁。但是，一旦发生火灾，需人工降下或再次升起时还要找到钥匙，否则只有把门撬开。因此，手动控制盒应做改进：(1)在防误操作的控制盒小门上装设如自动报警系统中的手动报警盒一样的玻璃片，操作按钮清晰可见，紧急使用时只需压碎玻璃即可操作，正常时一般人又无法打开；(2)在控制盒上方设一只信号灯，只要玻璃平移感应门下降，指示灯就点亮，灯罩颜色最好采用黄色，这种灯光穿透烟雾的能力较强。

防火门手动控制盒专供发生火灾时应急升降用，平时只有消防人员检测时才能使用，不能当作防盗门每天上下班升降，以免造成设备机械磨损，火灾时启闭不灵活。卷帘门采取消防控制室远距离控制及显示，严禁非事故启闭。

2．3远动控制及信号显示方式

电动玻璃平移感应门采取两步落底的控制方式，并应分别将报警及动作信号送至消防控制室，在消防控制室应有应急控制手段。当设在玻璃平移感应门前的感烟探测器发出信号，消防控制室操作台上的自动报警盘上就应发出声光信号，自动记录火警时间，显示火警部位，同时防火郑帘门接到动作信号，下降到预定高度，并在消防控制室内的操作台显示盘上反映出卷帘门到位的情况。玻璃平移感应门到位指示是靠卷帘门电机转动后，减速齿轮带动限位器齿轮使丝杆转动，撞块沿丝杆轴向运动，触动设在相应位置上的微动开关，接通卷帘门中位、底位的信号电源。如果操作台上的自动报警部位灯亮了，而相应的卷帘门指示灯不亮，则说明此卷帘门的电控部分或自控部分发生故障。此时，应立即启用，设在操作台上的卷帘门控制按钮，操作其下降至中位或底位。如果操作后还未能使卷帘门下降位置指示灯亮，就应派人去现场查看故障情况。可见，消防控制室的卷帘门控制应有下降到中位、底位及上升控制按钮，并应设有显示中位、底位的指示灯。

通过以上分析可以看出，电动防火门的控制，应同时具备自动、就地手动、远动控制三种手段，才能是较完善和可靠的系统。

3.控制设备及线路的安装

玻璃平移感应门不同于自动报警系统。自动报警系统统是在火灾的第一阶段和第二阶段初期工作的，其任务只是报警。而玻璃平移感应门的作用在于防止火势蔓延，主要工作在火灾的第二阶段??燃烧阶段。如果其控制及供电线路在火灾的一开始就被烧坏，或者控制线路绝缘被损坏后卷帘门误启动，就会造成更严重的后果。因此，玻璃平移感应门控制设备及线路的安全问题是十分重要的。

3．1控制设备的安装

电动防火门的控制设备包括联动控制盒、控制箱、手动控制盒、下降位置限位器等。其中，除手动控制盒盖处于燃烧空间内，其它设备应置于达到一定耐火等级的非燃烧体结构内。比如：疏散楼梯的玻璃平移感应门的联动控制盒、控制箱均应安装于楼梯间内的墙面上；电梯前室的玻璃平移感应门联动控制盒、控制箱应设于前室的吊顶内；用于防火分区分隔用的玻璃平移感应门的联动控制盒、控制箱可设于距供电线路较近的一侧，但必须设于防火吊顶内，不能明露在吊顶下面。设备置于吊顶内的位置选择还应考虑到检修的方便。

3．2电源线路及控制线路安装

电动防火门的电源线路和控制线路，均应采用阻燃型导线穿钢管暗敷于非燃烧体结构内，而敷设在吊顶内和由此引至控制箱的线路应采用金属软管保护。

在大型商场等公共建筑中，若每层防火门数量较多时，应分成几个回路供电。一是可以减小预埋管的管径；二是可以缩小电源故障的范围。卷帘门控制箱至电机、限位器的线路应采用金属软管保护，最好穿耐热或耐火导线。因为，电机、限位器和卷帘门连为一体，卷帘门卷轴下方吊顶上有一条供卷帘门升降的开口槽，此槽会使烟火进入吊顶内，对电机和限位器的导线是不利的。联动控制盒至控制箱的导线也应采用耐热导线穿金属软管敷设于吊顶内，且最好紧贴楼板敷设。手动控制盒及穿线管直接预埋于混凝土柱内或墙体内，一般能满足耐火等级要求。但通往控制箱的一段线路是敷设在吊顶内的，因此，必须采用耐热导线穿金属软管敷设。

在电动玻璃平移感应门系统中大量使用了金属软管，接头多，因此，一定要使用专用金属接头，连接于设备上或穿线管管口上，而不应采用塑料带及其它不规范的方式固定于设备上或管口处。

在设计电动防火门系统时，应该严格按设计规范要求设计，正确地理解规范条文的含义。
